在ROS 2中启动相机节点
本指南提供了使用ROS 2启动启用彩色点云功能的相机节点的指令。
启动节点的命令
要启动相机节点，请在终端执行以下命令：
ros2 launch orbbec_camera gemini_330_series.launch.py enable_colored_point_cloud:=true
此命令将启动相机节点并启用彩色点云。
发布的主题
一旦相机节点运行，它将在多个ROS主题上发布数据。以下是可用主题的列表：
-
IMU数据和IMU信息：
camera/accel/imu_infocamera/gyro/imu_infocamera/gyro_accel/sample
-
彩色相机主题：
/camera/color/camera_info/camera/color/image_raw/camera/color/image_raw/compressed/camera/color/image_raw/compressedDepth/camera/color/image_raw/theora/camera/color/metadata
-
深度相机主题：
/camera/depth/camera_info/camera/depth/image_raw/camera/depth/image_raw/compressed/camera/depth/image_raw/compressedDepth/camera/depth/image_raw/theora/camera/depth/metadata/camera/depth/points/camera/depth_filter_status/camera/depth_registered/points/camera/depth_to_color/camera/depth_to_left_ir/camera/depth_to_right_ir
-
红外相机主题：
/camera/left_ir/camera_info/camera/left_ir/image_raw/camera/left_ir/image_raw/compressed/camera/left_ir/image_raw/compressedDepth/camera/left_ir/image_raw/theora/camera/left_ir/metadata/camera/right_ir/camera_info/camera/right_ir/image_raw/camera/right_ir/image_raw/compressed/camera/right_ir/image_raw/compressedDepth/camera/right_ir/image_raw/theora/camera/right_ir/metadata
-
杂项主题：
/diagnostics/parameter_events/rosout/rosout_agg
在RViz2中可视化数据
要查看点云或图像数据，请使用RViz2：
- 启动RViz2。
- 从发布的主题列表中选择您希望可视化的主题。
- 将选定的主题添加到RViz2中开始查看数据。
示例可视化
以下是在RViz2中可视化可能出现的示例：
-

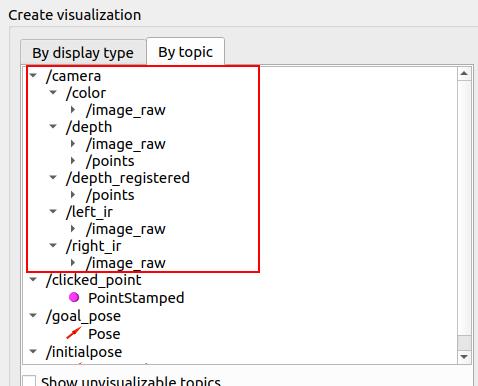

点云可视化
-

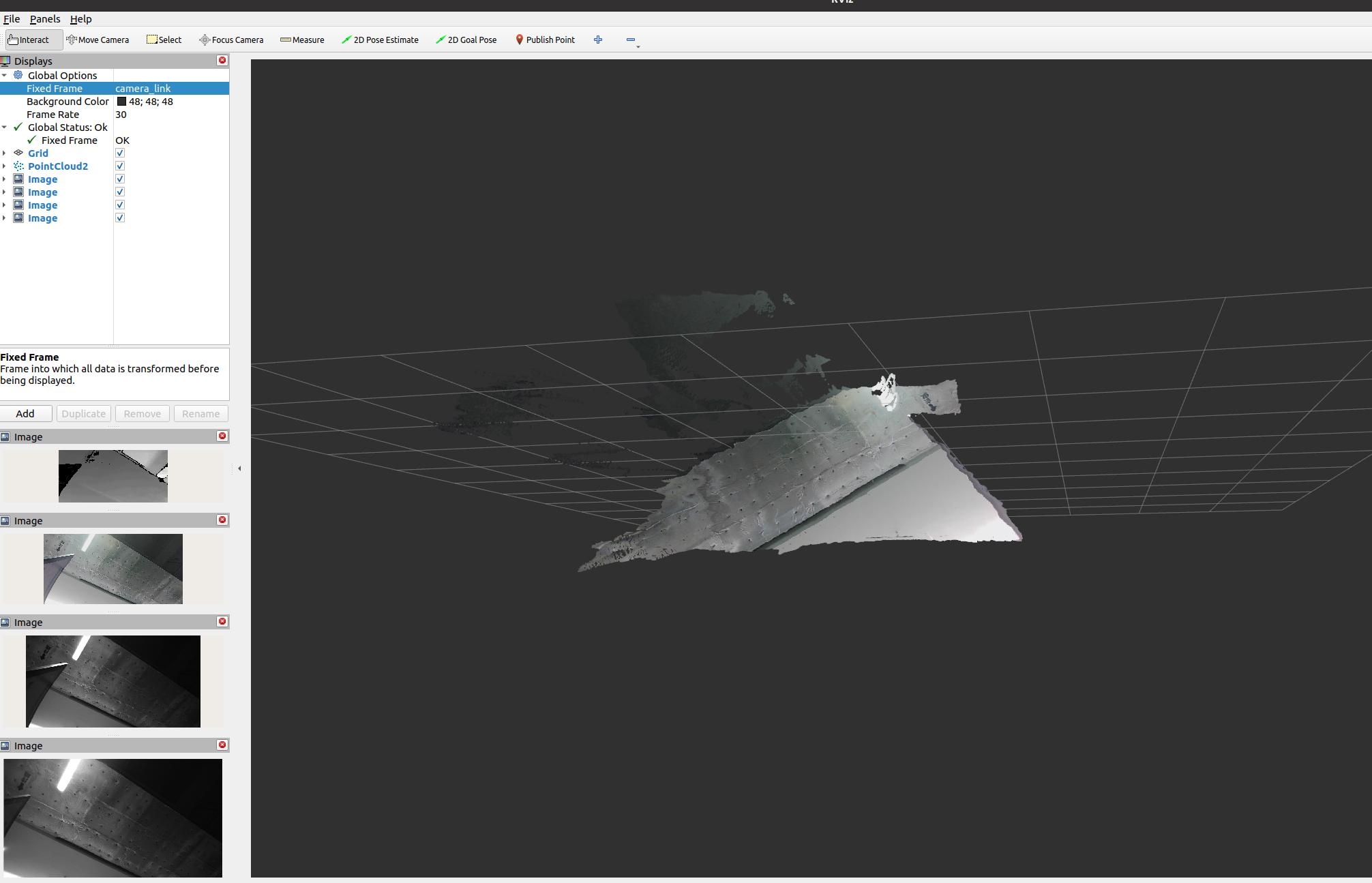

图像数据可视化
